螺旋輸送機是一種常用的不具有撓性牽引構件的連續輸送機械,利用工作構件即螺旋的旋轉運動,使物料向前運送,是現代化生產和物流運輸不可缺少的重要機械設備之一。螺旋輸送機在國民經濟的各個部門中得到了相當廣泛的應用,主要是用來運送大宗散貨物料,如煤、礦石、糧食、砂、化肥等。在糧食、輕紡織業、化工業、食品等工業部門,采用螺旋輸送機往往不單純是輸送物料,同時還伴隨進行某些工藝處理等。螺旋輸送機種類較多、結構差異大、設計參數多,并且各參數之間相互聯系和制約。使得設計和選擇復雜、難度大,尤其是一些主要參數。如果選擇和組合不當,將會嚴重影響螺旋輸送機的生產效率和工作性能。
1、螺旋輸送機工作原理

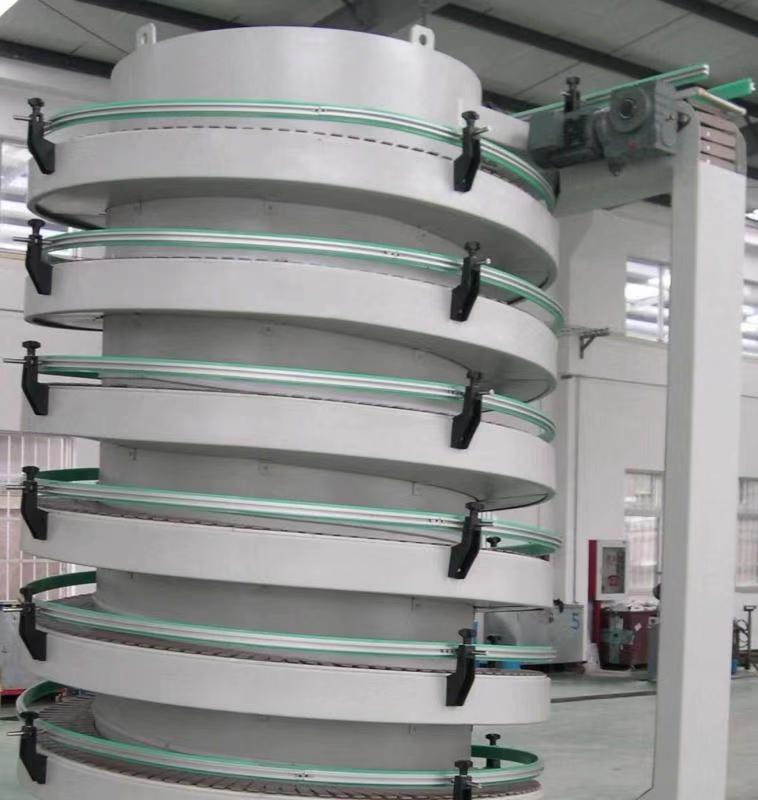

螺旋輸送機主要分為水平和垂直螺旋輸送機,可分別沿水平、傾斜或垂直方向上輸送物料。這兩種機型也是最常用的。螺旋輸送機根據結構可分為雙螺旋輸送機和單螺旋輸送機。后者使用較多。螺旋輸送機的安裝方式有固定式和移動式兩種,大部分螺旋輸送機采用固定式。
螺旋在一定的轉數范圍內,物料隨螺旋軸轉動,這種附加的物料流對物料運動的影響并不顯著。但是,當超過一定的轉數時,物料就會產生垂直于輸送方向的跳躍的翻滾,起攪拌而不起軸向的推進作用。這不僅會降低物料的輸送效率,加速設備構件的磨損,而且會增大螺旋功率的消耗。因此,為了避免這種現象的產生,螺旋的轉數不得超過它的臨界轉速。
2、螺旋輸送機主要設計參數分析
(1)螺旋輸送機輸送量
輸送量是衡量螺旋輸送機生產能力的一個重要指標,一般根據生產需要給定,但它與其他參數密切相關。在輸送物料時,螺旋軸徑所占據的截面雖然對輸送能力有一定的影響,但對于整機而言所占比例不大。
(2)螺旋輸送機螺旋軸轉速
螺旋軸的轉速對輸送量有較大的影響。一般說來,螺旋軸轉速加快,輸送機的生產能力提高,轉速過小則使輸送機的輸送量下降。但轉速也不宜過高,因?yàn)楫?dāng)轉速超過一定的極限值時,物料會因?yàn)殡x心力過大而向外拋,以致無法輸送。所以還需要對轉速n進行一定的限定,不能超過某一極限值。
(3)螺旋輸送機螺旋葉片直徑
螺旋葉片直徑是螺旋輸送機的重要參數,直接關系到輸送機的生產量和結構尺寸。一般根據螺旋輸送機生產能力、輸送物料類型、結構和布置形式確定螺旋葉片直徑。
(4)螺旋輸送機螺距
螺距不僅決定著螺旋的升角,還決定著在一定填充系數下物料運行的滑移面,所以螺距的大小直接影響著物料輸送過程。輸送量Q和直徑D一定時,螺距改變,物料運動的滑移面隨著改變,這將導致物料運動速度分布的變化。通常螺距應滿足下列兩個條件:即考慮螺旋面與物料的摩擦關系以及速度各分量間的適當分布關系兩個條件,來確定最合理的螺距尺寸。
(5)螺旋輸送機螺旋軸直徑
螺旋軸徑的大小與螺距有關,因?yàn)閮烧吖餐瑳Q定了螺旋葉片的升角,也就決定了物料的滑移方向及速度分布,所以應從考慮螺旋面與物料的摩擦關系以及速度各分量的適當分布來確定最合理的軸徑與螺距之間的關系。
(6)螺旋輸送機填充系數
物料在料槽中的填充系數對物料的輸送和能量的消耗有很大影響。當填充系數較小時,物料堆積高度較低,大部分物料靠近螺旋外側,因而具有較高的軸向速度和較低的圓周速度,物料在輸送方向上的運動要比圓周方向顯著得多,運動的滑移面幾乎平行于輸送方向,這時垂直于輸送方向的附加物料流減弱,能量消耗降低;相反,當填充系數較高時,物料運動的滑移面很陡,其在圓周方向的運動將比輸送方向的運動強,這將導致輸送速度的降低和附加能量的消耗。因而,填充系數適當取小值較有利,一般取φ<50%。此外,傾斜角度的大小對填充系數也有一定影響。
|
