B、裝配、過渡、檢測倍速鏈輸送線:

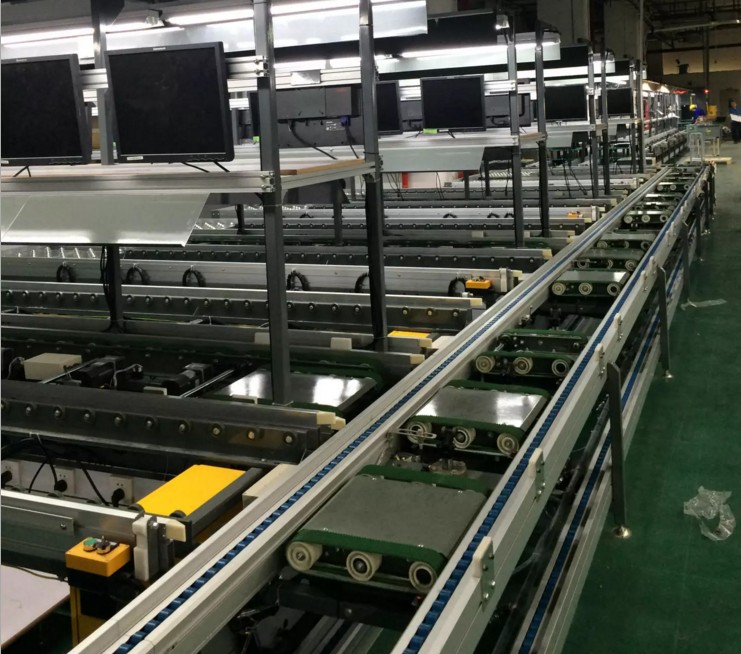

倍速鏈生產線采用三倍速鏈作單側自動輸送形式傳送,側邦采用廣東產DQ912鋁合金型材,線體直角過渡采用頂升平移機9套,采用坦克鏈過渡的形式;
倍速鏈全線總長約L=73米(包括動力及漲緊機構),工位長度為1.5米,線體有效寬度為0.95米,工作面高度為0.75米,線體骨架主要采用40*40鋁合金型材和40*80鋁合金型材,共設動力機構4套;
倍速鏈線體采用工裝板托動工件運行,工裝板采用23mm厚的PVC板,尺寸為長*寬:1100mm*950mm的工裝板,在工裝板上方設有電源插座二組,工裝板底部安裝二條導電銅排,兩條采電,工裝板表面安裝電源插座。表面要求貼防靜電橡皮((防靜電技術指標Ω(表/底層)108-9/103-5),共60張;
倍速鏈線體每操作工位配有設有上海產40W日光燈,要求設有獨立的控制開關,其支承骨架采用1mm的鋼板制作加工成形;
倍速鏈線體頂罩上方設有6分的氣路管道一組,要求每工位快換接頭一組;
倍速鏈線體裝配工位及檢測工位要求每工位設有QX-2阻檔器一組,同時要求在老化工段設有QX-3的重型阻檔器二組;
倍速鏈線體每工位頂罩上方設有24V電動工具直流電源插座一組,同時要求線體頂罩上方配有電動工具φ5mm掛鉤一組,要求設輸送設備有鋁合金滑導及滑動小車一組,可以滿足裝配工人可以跨工位操作;
倍速鏈線體每工位下方要求設有400(高)*280(寬)*280(深)的工具箱一組共58組;
輸送線線體每工位正前方設有寧波產二位多功能220V電源插座一組,要求安裝在工具箱上方;
倍速鏈輸送機線體每工位正前方設有300*600有機玻璃工藝看板一組,骨架主要采用廣東產鋁合金材料;
|
