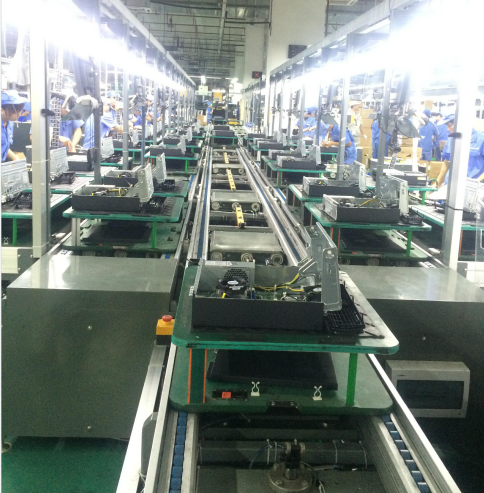

倍速鏈輸送線的結構,在倍速鏈鏈條的基礎上,加上電機驅動系統及其他附件就可以組成倍速鏈輸送線。下圖為由倍速鏈鏈條組成的典型倍速鏈輸送線結構。 在工程上, 倍速鏈輸送線的實際長度通??蛇_(dá)數十米。
典型的倍速鏈輸送線主要由以下部分組成:
倍速鏈輸送線使用的工裝板
工裝板是自動化生產線必不可少的輸送工裝(也廣泛稱為治具),它是直接放置在鏈條滾輪上方的承載物, 被輸送的物料或工件直接放置在工裝板上,因此工裝板是根據被輸送工件的形狀與尺寸專門設計的。
制作工裝板的材料
工裝板一般采用膠合板、增強 PVC板、一次成型塑料板、膠合板與 PVC合成板等材料制造; 表面例如貼防靜電、耐磨性能。 通常在工裝板的表面采用防靜電膠皮、 金字塔形耐磨防滑膠皮、PP塑料耐磨板、防靜電毛毯、防靜電高密度海綿等材料。等等都可以按照客戶指定要求去設計。
倍速鏈輸送線的結構
在手工裝配流水線或自動化生產線上,由于某些工序需要在工裝板上對工件進行各種裝配、檢測、調試、老化等工序,所以工裝板上除設置有工件定位夾具外,經常還需要設置電源插座、開關、檢測信號接受裝置等。由于工裝板是放置在倍速鏈鏈條上隨鏈條一起運動的,因此使工裝板從輸送線上獲得電源最簡單, 但不能帶通常的電源線, 所以在工裝板下方沿輸送方向設計有兩條由專門的銅合金導電金屬片制作的電極, 而在輸送線上則設計有一系列專門的導電輪(工程上也稱為集電子)或?qū)щ姴?導電輪的材料也為導電性能較好的銅合金金屬,分單向?qū)щ姾碗p向?qū)щ?。這樣當工裝板在需要裝配操作的位置上停留下來時, 工裝板下方的導電電極片剛換位于輸送線上的導電滾輪上, 工裝板下方的導電電極片自動接通電源, 而當工裝板離開上述位置后電源則自動切斷。倍速鏈輸送線使用的(阻擋氣缸)
在由倍速鏈輸送線組成的自動化生產線或人工裝配流水線上,工裝板(連同工件)需要在各種操作位置上停下來供裝配或檢測, 而輸送線則是一直連續運行的,如何使工裝板在需要進行工序操作的位置上停止前進呢?為了解決上述問題,在輸送線的中央專門設計了一系列的阻擋機構,使工裝板在需要進行工序操作的位置上停止前進, 這種阻擋機構稱為止動機構。 一般是專門的氣缸,稱為阻擋氣缸.
在人工裝配流水線上, 當工裝板載著工件隨倍速鏈輸送線輸送到裝配工位時,輸送線中央的阻擋氣缸處于伸出狀態, 工裝板前方碰到阻擋氣缸活塞桿端部的滾輪時,阻擋氣缸是工裝板的運動停止下來。 當完成裝配操作后, 工人踩下工位下方的氣閥腳踏板, 阻擋氣缸活塞桿縮回, 工裝板自動恢復前進, 倍速鏈輸送線的這一特點使其非常適合用于自由節拍的人工裝配流水線上。在小型負載場合,采用氣缸內部裝有壓縮彈簧的止動氣缸,無氣壓時活塞桿處于伸出狀態, 彈簧可以吸收工裝板的沖擊能量。 在重載場合, 采用帶油壓吸振器的止動氣缸, 當工裝板前方碰到止動氣缸活塞桿端部的滾輪時, 滾輪杠壓下油壓緩沖器的緩沖桿獲得緩沖,使工裝板實現停止。在自動化裝配生產線上,阻擋氣缸的伸縮動作都依靠傳感器及控制系統來實現。
|
